part1 NSX系列之安裝前的準備

來源：未知日期：2021-03-22 瀏覽量：

分享到：

標簽：

NSX是VMware公司出品的SDN產品，它算是由當年收購的Nicira與VxLAN的組合，是當下最好的網路虛擬化產品之一。也是VMware公司SDDC產品組合中的重要組件。本系列文檔就重點闡述關于NSX SDN的概念與部署和簡單使用流程；

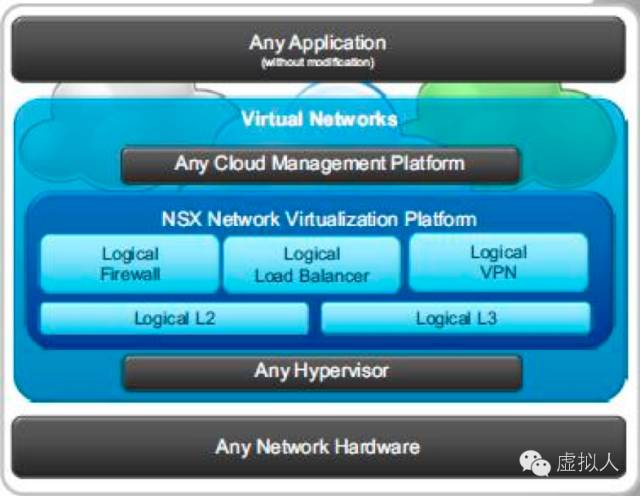

NSX的功能包含了網路交換功能、網路安全、路由、VPN等，它將Layer2-Layer7打包在軟件里面，實現Software Overlay。NSX的存在，允許復雜的、可編程的大二層網路環境。結合Security Profiles來實現Virtual machines的分布式傳輸、調整，保證統計數據與配置數據的一致性。下圖是網路虛擬化的簡單邏輯拓撲結構示意圖：

NSX幫助實現了軟件與硬件的分離，不再需要考慮執行復雜的硬件網路設定與結構配置。歸納起來，NSX從Logical的層面實現了如下功能：

·    Logical Switching – 從物理網路層面解耦的大二層網路；

·    Logical Routing – 在虛擬網路之間實現跨網段數據轉發；

·    Logical Firewall – 分布式虛擬防火墻功能，能夠有較高的性能輸出；

·    Logical Load Balancer – 支持軟件實現應用程序層面的負載均衡；

·    Logical Virtual Private Network – Site-to-Site的VPN功能；

·    VMware NSX API – 通過REST API與包含vRA與OpenStack之類的云計算管理平臺結合；

·    Service Composer – 幫助在虛擬基礎架構環境里部署和分配網路與安全到應用程序。管理員可以將相關的服務映射到對應的安全組；

NSX的核心組件構成

總體而言，NSX的核心組件由兩大塊構成，分別是：

·    NSX Manager

·    NSX Controller

·    NSX vSwitch

·    NSX Edge

·    Distributed Firewall

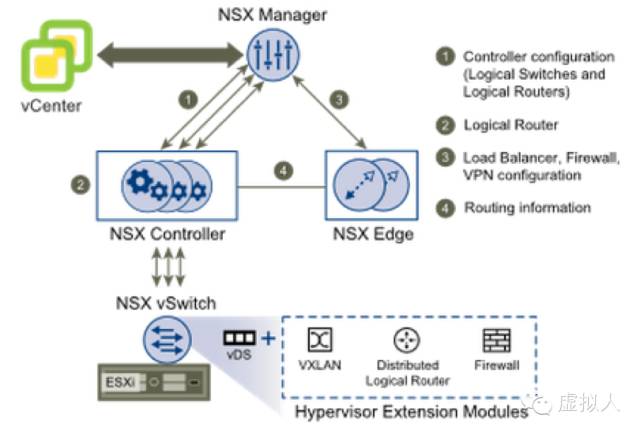

下圖是NSX組件相關的結構圖：

NSX Manager

NSX Manager是NSX與vSphere環境接口的接入點。NSX Manager可以為虛擬數據中心提供一個中心式管理窗口。他主要為NSX提供UI和API。安裝NSX Manager時，會有與vSphere Web Client結合的插件，然后執行Web管理。除了管理APIs和UI，NSX Manager還有很多適用于不同主機的VIBs。VIBs包含VxLAN、分布式路由、分布式防火墻以及User World Agent。這樣分散存在的方式最好的地方就在于很方便與Kernel通訊。這樣做，可以輕松實現傳統物理網路架構里很難實現的高效率內核層面的處理能力。

NSX Controller

NSX Controller是通過NSX Manager部署的User Space VM。它是NSX的核心組件，是NSX的分布式處理單元。它利用Control Plane為主機提供分布式網路訊息。NSX Controller可以通過Cluster的方式實現HA和高彈性擴展能力。

NSX vSwitch

NSX vSwitch則是連接虛擬網路的網路抽象組建，它的存在，幫助了虛擬數據中心在的網路提高了彈性和可用性；

NSX Edge

NSX Edge主要為虛擬網路環境提供安全網關等服務。NSX可以同時作為Logical Router或Gateway等。NSX Edge Services里包含了：Dynamic Routing、Firewall、Network AddressTranslation、DHCP、VPN、L2VPN、SSL VPN-Plus、Load balancing、High Availability等；

DistributedFirewall

放置到Hypervisor內核的防火墻服務，可以用作ACL創建；

安裝NSX的準備工作

在初始化部署NSX之前，需要準備好下里面的基礎環境：

1.    準備好vCenter管理下的Cluster來作為NSX的配置準備支持，2個以上；

2.    需要用vSphere Distributed Switch，而不是vSphere Standard Switch；

3.    如果是NSX 6.1版本，要求vCenter的版本為5.5+；

4.    ESXi主機要求為5.0+，如果不是5.5，則要求物理交換機需要配置為Multicast，Unicast只支持5.5+；

5.    DNS與NTP的配置都要精確；

6.    如果是以FQDN的方式添加ESXi主機到vCenter，無比確保DNS解析Ok；

7.    確保要有足夠的資源部署NSX相關組件，包括NSX Manager和NSX Controller等；

8.    確保vSphere Distributed Switch的MTU值大于1600；

9.    如果使用vShield Endpoint和NSX Data Security，虛擬機的硬件版本需要為7以上；

10.  連接NSX Manager的瀏覽器建議Chrome或Firefox；

NSX安裝順序

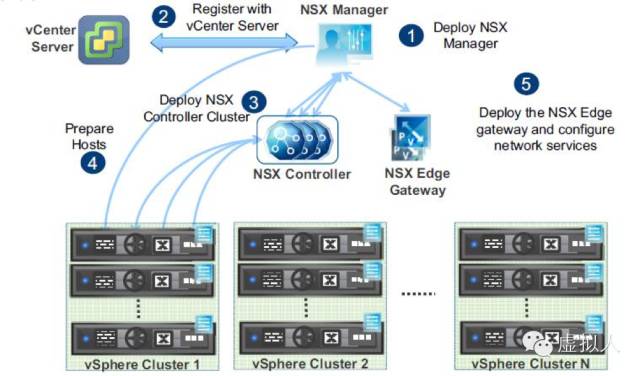

下面是NSX相關組件的官方建議安裝順序：

1.    首先部署NSX Manager；

2.    接著將NSX Manager注冊到vCenter Server，連接到vCenter之后，在vSphere Web Client對NSX進行維護；

3.    在vSphere Web Client里，利用NSX Manager部署NSX Controller；

4.    完成NSX Controller部署之后，接著就利用NSX Manager去為ESXi主機安裝VIBs；

5.    完成這些組件的部署之后，就可以定義邏輯王璐組件了，例如分布式路由器和防火墻策略等（部署NSX Edge gateway）；
